一定時間あたりに流れる液体の量を計測する装置のこと。当社のフロースイッチはシンプルかつ堅牢な構造になっており、扱いやすいのが特徴です。空気・水・オイルなど幅広い流体にご利用いただけますので、工場や処理場など、あらゆる施設に導入しやすい装置です。また、オリジナル製品の開発も承りますので、製造業者をお探しの企業様は、ぜひ相談ください。構想に基づいた設計・提案を行います。

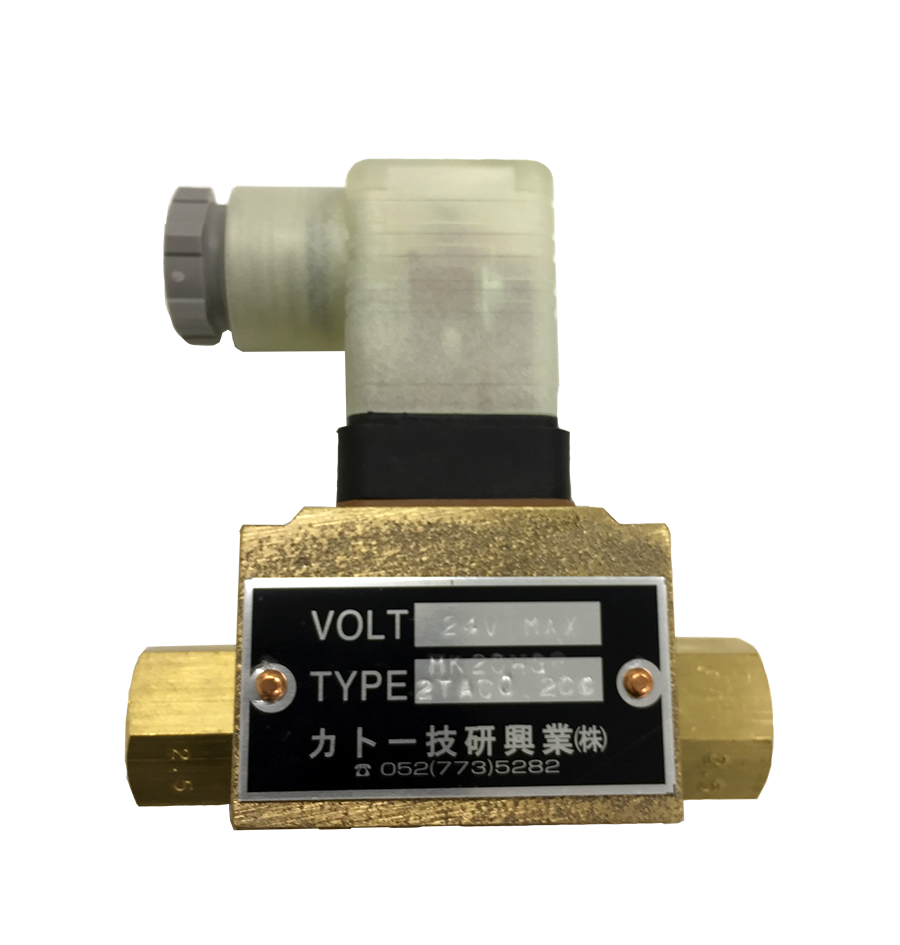

用途・働き
■ 流体の流れの監視。
■ 流体が流れるとスイッチが働きます。
■ 配管の途中に取り付けてご使用ください。
■ 取付向きは不問。
※オプション（ランプコネクター）
仕様
| 作動圧力 | min.1(kg/cm2) 流体により異なる |
|---|---|
| 耐圧 |
標準型=max.10(kg/cm2)
高圧型=max.100(kg/cm2) |
| 流体 | 空気・水・オイル・グリス |
| 温度 | 5～60℃ |
検知流量（連続流れの場合）
| MK20 | |
|---|---|
| 空気 | 3L/分以上 |
| 水 | 0.1～4L/分 |
| オイル | 50cc～2L/分 |
| グリス | お問い合わせ |
| MK30 | |
|---|---|
| 空気 | 300L/分 |
| 水 | 26L/分 |
| オイル | 13L/分 |
| グリス | 間欠0.2cc以上 |

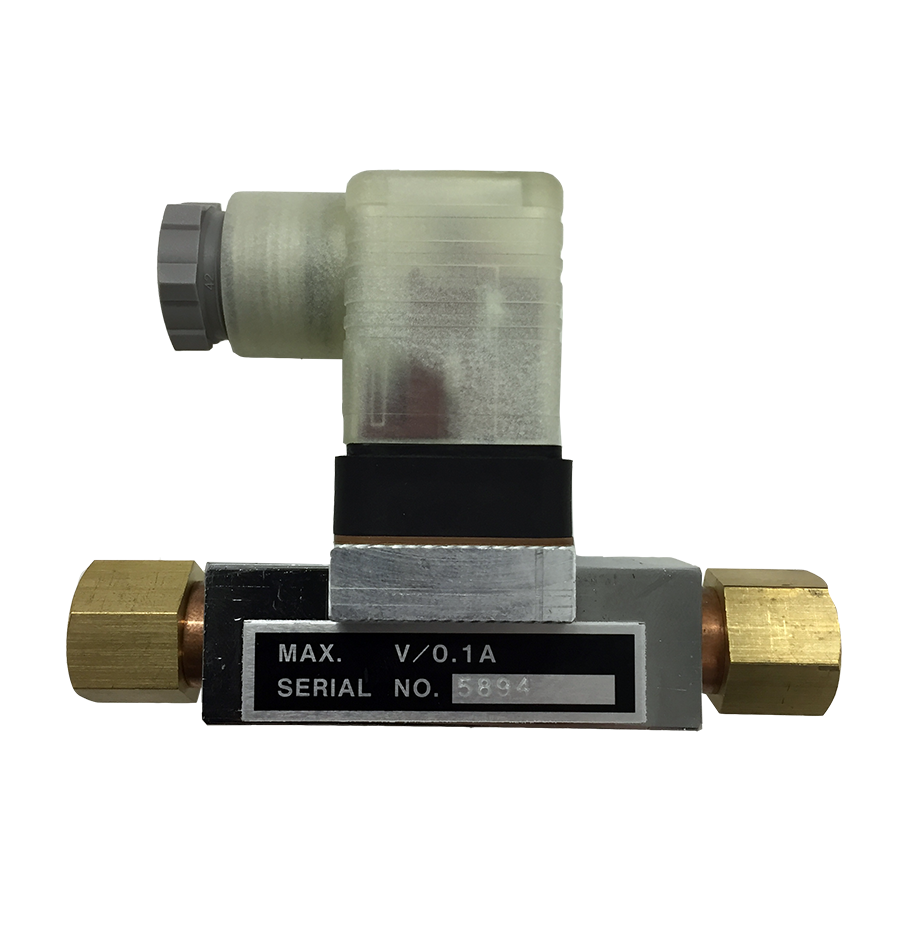

用途・働き
■ 主に潤滑装置の分配吐出されたオイル・グリスの流れの監視。
■ 流体が流れるとスイッチが働きます。
■ 配管の途中、或いは軸受けに直接取り付けてご使用ください。
■ 取付向きは不問。
※オプション（ランプコネクター）
仕様
| 作動圧力 | min.1(kg/cm²) 流体により異なる |
|---|---|
| 耐圧 | max.100(kg/cm²) |
| 流体 | オイル～グリスNLGI-2 |
| 温度 | 5～60℃ |
最少検知流量
| オイル | |
|---|---|
| 連続流れ | 10(cc/分) |
| 分配吐出/ 間欠流れ |
0.06(cc/st) |
| グリス | |
|---|---|
| 連続流れ | 1(cc/分) |
| 分配吐出/ 間欠流れ |
0.03(cc/st) |
グリースはその用途によって数多くの成分・粘度の物が準備されています。
特に粘度（ちょう度）はJIS規格で下表のように分類されており、フロースイッチの選定に大切な要素となります。
また、ポンプ・配管の選定も大切です。
JIS規格による粘度
| 粘度 | JIS番号 | NLGI番号 | ちょう度（混和・25℃、60W） |
|---|---|---|---|
|
低い （やわらかい）
（かたい） |
00号 | No.00 | 400～430 |
| 0号 | No.0 | 355～385 | |
| 1号 | No.1 | 310～340 | |
| 2号 | No.2 | 265～295 | |
| 3号 | No.3 | 220～250 |
※JISでは、この他に000号、4、5、6号が規定されています。
当社では創業以来、長年にわたりフロースイッチの設計・開発に携わってきました。流体や分配オイル、分配グリスの監視に欠かせないフロースイッチは、現場の生産性や安全性に大きく関わるため、確かな品質のものを導入する必要があります。「自社に最適なものがわからないので、アドバイスしてほしい…」という企業様は、お気軽にご相談ください。
導入前の問題点
- ■ 生産ラインの塗布不良
- ■ トグル、ベアリングの焼付け
- ■ ペール缶、ポンプ、グリス缶交換時のエ
アー混入によるグリス吐出不具合 - ■ 冷却水の流れ異常
カトー技研の解決提案
- ■ 定量ポンプ及び定量弁の塗布確認
- ■ 切削油の管理
- ■ 冷却塔の水の流れ監視
- ■ 各軸受部に取付けることにより焼付防止
- ■ 潤滑部の集中監視（成型機、炉、自動ライン、チェン等）

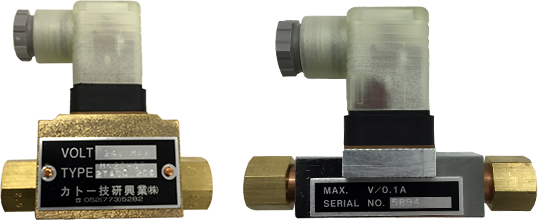

流体の流れを検知し、ご指定の流量にてスイッチをON/OFFすることにより、流体の流れを確認できます。ランプコネクター付きの製品なら、LEDランプの点燈により目視も可能です。シンプルな構造なので故障が少なく、様々な使⽤条件下にも対応できます。
